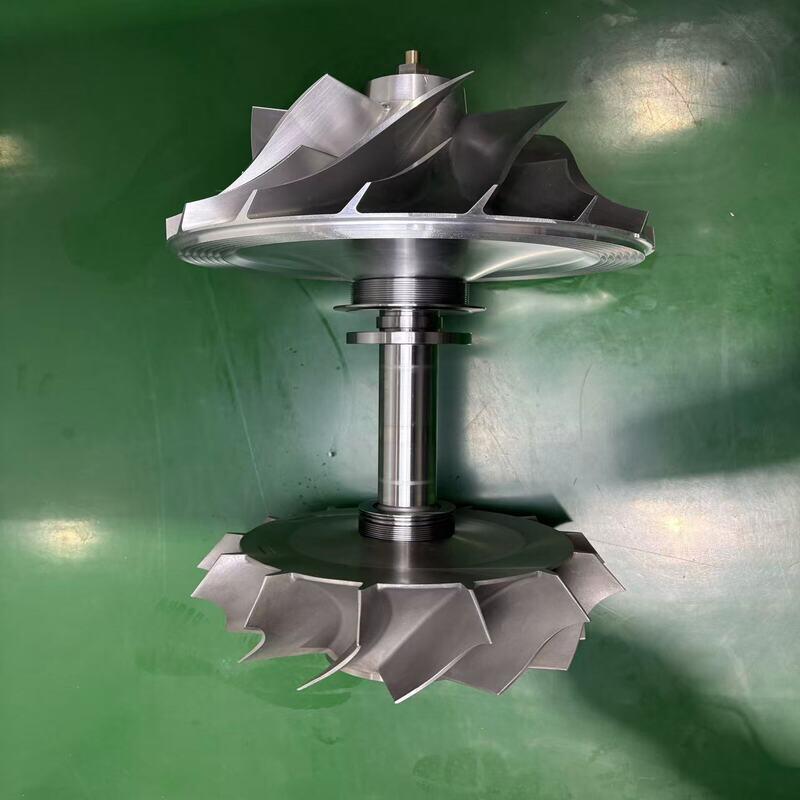

Rakitan Lengkap Rotor T-NR29/S Untuk Motor Listrik Dan Turbin

Rotor seimbang kecepatan tinggi kami adalah unit berputar siap dipasang yang dirancang untuk aplikasi motor dan turbin yang menuntut.bantalan yang sudah dipasang sebelumnyaSetiap unit secara dinamis seimbang dengan ISO G2.5 atau lebih baik, diverifikasi pada kecepatan operasi untuk menjamin getaran ultra-rendah,umur bantalan yang diperpanjang, dan output yang konsisten. terbuat dari baja listrik kelas tinggi dan bahan poros paduan, rotor perakitan lengkap meminimalkan kesalahan perakitan, menghilangkan perimbangan di tempat,dan mengurangi waktu henti perawatan. Cocok untuk motor listrik AC / DC, turbin uap, turbin gas, dan spindel berkecepatan tinggi, perakitan ini disesuaikan dengan torsi, kecepatan, dan kebutuhan pemasangan Anda.Apakah Anda membutuhkan penggantian standar atau rotor yang dirancang khususDengan mengintegrasikan inti dan poros dengan keseimbangan yang ketat, kami membantu Anda mencapai efisiensi yang lebih tinggi,kebisingan yang lebih rendah, dan mengurangi total biaya kepemilikan. semua perakitan menjalani pemeriksaan dimensi, pemeriksaan permukaan akhir, dan uji aliran dinamis sebelum pengiriman,memastikan kegunaan langsung di jalur produksi Anda.

Sistem rotor yang tidak seimbang atau yang dirakit dengan buruk adalah penyebab utama getaran, kerusakan bantalan, dan pemadaman mesin yang tidak terduga.variasi toleransi pas, keselarasan, dan akurasi menyeimbangkan sering memperkenalkan eksentrisitas dan ketidakseimbangan massa. ini menghasilkan kekuatan radial yang berlebihan, yang menyebabkan keausan bantalan prematur, kebocoran segel, kelelahan poros,dan bahkan resonansi strukturalDalam aplikasi motor dan turbin, bahkan ketidakseimbangan kecil dapat mengakibatkan kehilangan energi, overheating, dan suara diperkuat.Tim pemeliharaan sering berjuang dengan rotor penggantian yang tidak konsisten yang membutuhkan waktu pemasangan uji coba dan upaya menyeimbangkan berulangTantangan ini meningkatkan risiko operasional, meningkatkan persediaan suku cadang, dan memperpanjang downtime mesin.mencapai stabilitas kecepatan tinggi yang dapat diulang dan keandalan jangka panjang jauh lebih sulit, terutama di bawah beban variabel dan siklus kerja terus menerus.

Kami memecahkan masalah ini dengan memasok rotor lengkap yang terintegrasi sepenuhnya yang seimbang secara dinamis dan 100% diuji sebelum pengiriman.dan bantalan, kami merakit, menyelaraskan, dan menyeimbangkan seluruh unit berputar di bawah kondisi pabrik yang terkontrol.dan kumpulan itu diseimbangkan pada penimbang presisi pada kecepatan operasi atau kecepatan setara yang divalidasiPendekatan ini menghilangkan variabilitas perakitan di lokasi, menjamin konsentrisitas, dan memastikan ketidakseimbangan residual tetap dalam batas ISO G2.5 atau yang ditentukan oleh pengguna.Karena setiap rotor lengkap perakitan tiba turnkey, tim Anda hanya menginstalnya ke dalam stator atau rumah, mengurangi waktu komisi hingga 70%. kami juga menawarkan dukungan rekayasa khususdan ekstensi poros dapat disesuaikan dengan peralatan Anda. Dengan pelacakan batch, laporan neraca bersertifikat, dan dokumen kesesuaian dimensi, rotor kami perakitan lengkap memberikan Anda kualitas berulang dan biaya siklus hidup total yang lebih rendah,membuat mereka ideal untuk produksi OEM dan penggantian MRO.

• Motor listrik berkecepatan tinggi dan tegangan menengah

• Motor industri AC/DC dan servo motor

• Turbin uap dan turbin gas

• Modul rotor turbocharger

• Kompresor dan blower sentrifugal

• Spindel kecepatan tinggi untuk mesin alat

• Rotor generator magnet permanen

• Motor traksi untuk kendaraan kereta api dan kendaraan listrik

• Rotor pompa untuk pompa multi-tahap tekanan tinggi

• Setiap peralatan berputar yang membutuhkan unit rotor inti dan poros yang siap seimbang

Sebuah rotor lengkap mengkonversi energi elektromagnetik atau fluida menjadi rotasi mekanis.Ketika stator menghasilkan medan magnet berputar, itu menginduksi arus di rotor konduktor, menciptakan torsi elektromagnetik yang memutar rotor dan poros terintegrasi.gas atau uap bertekanan tinggi terhadap bilah yang dipasang pada cakram rotor, menggerakkan poros secara langsung poros, didukung oleh bantalan, mentransmisikan torsi ke beban yang dipasangkan karena inti, poros, dan bantalan membentuk satu perakitan kaku, seimbangmassa berputar tetap stabil bahkan pada kecepatan tinggiProses keseimbangan mengkompensasi asimetri massa residual, meminimalkan gaya sentrifugal dan getaran.Bantalan yang dipasang sebelumnya dengan celah yang benar dan preload memastikan rotasi yang lancar dan gesekan yang lebih rendahFitur pendingin, seperti saluran radial atau bilah kipas integral, dapat dimasukkan untuk mengelola ekspansi termal dan menjaga rotor dalam batas suhu yang aman,menjaga keseragaman celah udara dan mencegah lenturan termalDesain terintegrasi ini memastikan transmisi daya yang efisien, kebisingan yang lebih rendah, dan umur operasi yang lebih lama di bawah tugas terus menerus.

1. Tentukan parameter mesin Anda: Ketahuilah daya nominal (kW), kecepatan nominal (RPM), dan frekuensi pasokan (Hz) dari motor atau turbin Anda.

2. Tentukan jenis rotor: Pilih kandang tupai untuk motor induksi yang kuat, rotor bunderan untuk kontrol slip, magnet permanen untuk mesin sinkron efisiensi tinggi, atau cakram turbin untuk turbin drive.Berikan gambar atau kode produsen asli jika memungkinkan.

3. Pilih bahan inti dan poros: Mencocokkan kelas baja listrik dengan target efisiensi dan kelas termal Anda.Minta poros baja tahan karat atau baja paduan.

4. Tentukan antarmuka mekanik: konfirmasi diameter poros, dimensi jalan kunci, ukuran jurnal bantalan, dan jenis bantalan/penunjukan.atau persyaratan pemasangan encoder.

5. Atur persyaratan keseimbangan: Untuk aplikasi kecepatan tinggi (lebih dari 3000 rpm), tentukan ISO G2.5 atau G1.0Untuk motor industri umum, G6.3 mungkin dapat diterima.

6. Alamat pendinginan dan perlindungan: Jika rotor beroperasi di lingkungan tertutup atau lingkungan yang tinggi, diskusikan saluran pendinginan internal, kipas yang dipasang pada poros, atau lapisan anti korosi.

7. Permintaan dokumentasi: Konfirmasi Anda membutuhkan laporan neraca, sertifikat bahan, dan catatan inspeksi dimensi untuk sistem kualitas Anda.

8. Sampel dan prototipe: Untuk proyek OEM, kami dapat menyediakan prototipe rotor perakitan lengkap untuk pengujian dan validasi sebelum produksi seri.

9. Hubungi insinyur kami: kirim spesifikasi, gambar, atau formulir pertanyaan yang telah diisi. kami akan mengusulkan desain yang diverifikasi, waktu, dan penawaran dalam waktu 24 jam,memastikan Anda mendapatkan rotor perakitan lengkap yang cocok langsung dan berjalan dengan lancar.

1. Apa rotor lengkap perakitan dan bagaimana ia berbeda dari rotor telanjang inti?Rotor complete assembly adalah unit yang terintegrasi sepenuhnya yang mencakup inti rotor, poros, bantalan, dan komponen penyeimbang, semuanya dirakit di pabrik dan seimbang secara dinamis.Inti rotor telanjang hanya inti magnet laminasi tanpa porosMenggunakan pemasangan lengkap menghilangkan kesalahan pemasangan di tempat dan pekerjaan penyeimbangan, menghemat waktu pemasangan dan meningkatkan keandalan.

2. Apa tingkat keseimbangan Anda dapat mencapai untuk rotor kecepatan tinggi?Kami secara rutin menyeimbangkan ke ISO G2.5 dan, untuk aplikasi kecepatan tinggi kritis seperti rotor turbin dan spindel, kami dapat mencapai G1.0Setiap kumpulan diseimbangkan pada kecepatan operasi atau kecepatan yang dihitung untuk mewakili kondisi layanan, dan laporan keseimbangan bersertifikat diberikan dengan setiap pengiriman.

3Bisakah Anda membuat rotor lengkap dari sampel atau gambar?Ya, kami mengkhususkan diri dalam pemasangan rotor khusus dan penggantian.dan tim insinyur kami akan mereplikasi desain dengan antarmuka mekanik yang tepat dan karakteristik kinerjaKami juga menyarankan perbaikan bahan atau keseimbangan jika diperlukan.

4. Berapa waktu lead khas untuk perakitan rotor lengkap khusus?Rangkaian penggantian standar dengan bahan umum biasanya dikirim dalam waktu 4-6 minggu. Rotor yang dirancang khusus yang kompleks dengan bahan khusus, lapisan, atau geometri poros yang unik dapat memakan waktu 8-12 minggu.Kami menyediakan jadwal pengiriman yang kuat pada tahap kutipan dan menyimpan stok keamanan untuk pesanan berulang.

5Bagaimana Anda menjamin kualitas dan konsentrisitas perakitan?Setiap rotor yang lengkap akan melalui pengukuran aliran poros, pemeriksaan konsentrisitas inti, keseimbangan dinamis, dan pemeriksaan dimensi akhir.dan mesin penimbang presisiLaporan toleransi dan sertifikat bahan disertakan, memastikan bahwa perakitan memenuhi atau melebihi spesifikasi cetak sebelum meninggalkan pabrik.
